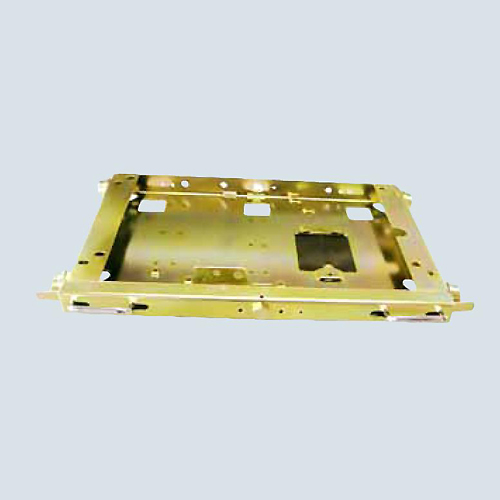

DPC-4-800/XC2底盤車(下層用)
產品編號：
底盤車（DPC）系列

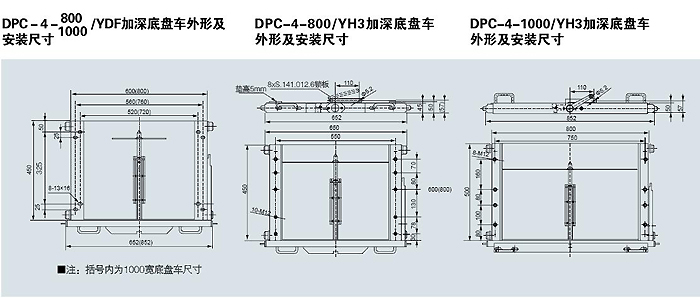

DPC底盤車型號及含義
用途及功能
底盤車主要用于抽出式開關設備中承裝斷路器、互感器等元器件，將其推進及退出，作為元器件與母線連接的輔助操作用
底盤車與斷路器的內部機構及中置柜其它聯鎖機構配合工作時，能滿足GB3906中的“五防”聯鎖要求，具體功能
如下：
1、手車只有處于試驗/隔離或工作位置時，斷路器才能合閘，而斷路器合閘后，手車便無法移動，從而防止了帶負荷誤接 誤合隔離觸頭情況的發生。
2、手車在工作位置或離開試驗/隔離位置10mm左右，接地開關便無法合閘，防止帶電誤合接地開關。
3、接地開關合閘時，手車不能從試驗/隔離位置移向工作位置，防止接地開關在合閘位置時關合斷路器。
4、底盤車進入柜內后，一旦離開試驗/隔離位置，手車就無法從柜內抽出。
底盤車配置的鎖板
用途及功能
底盤車主要用于抽出式開關設備中承裝斷路器、互感器等元器件，將其推進及退出，作為元器件與母線連接的輔助操作用
底盤車與斷路器的內部機構及中置柜其它聯鎖機構配合工作時，能滿足GB3906中的“五防”聯鎖要求，具體功能
如下：
1、手車只有處于試驗/隔離或工作位置時，斷路器才能合閘，而斷路器合閘后，手車便無法移動，從而防止了帶負荷誤接 誤合隔離觸頭情況的發生。
2、手車在工作位置或離開試驗/隔離位置10mm左右，接地開關便無法合閘，防止帶電誤合接地開關。
3、接地開關合閘時，手車不能從試驗/隔離位置移向工作位置，防止接地開關在合閘位置時關合斷路器。
4、底盤車進入柜內后，一旦離開試驗/隔離位置，手車就無法從柜內抽出。
底盤車配置的鎖板
